随着BIM技术的不断普及，Revit模型运用越来越广，模型精细度的要求也越来越高。这里以地勘孔分层为例浅谈一下。

首先，先了解下地勘孔为什么要分层。

一个地勘孔现场钻孔取芯出来的样本，是由不同地质层组成的，各地质层有不同的物理及力学参数。如图1-1所示。

1-1地勘孔现场照片

原先做地勘孔建模，需求是“按地勘提供的表格在revit中按坐标位置生成地勘孔”，也就是说一个地勘孔用一个构件建模即可。现在甲方的需求变成“需要将地勘孔按地质层不同进行分层并根据标准地质层颜色表进行上色”时，此时的工作量就会从原来一个地勘孔一个构件转变成成千上万个不同地质层的地勘孔。

按坐标位置生成地勘孔，可以采用Dynamo方法导入表格数据，批量的在模型中生成一整根的地勘孔。但要完成分层、上色这种精细度的地勘孔建模，需要先复制原有的一个地勘孔再修改标高、岩土名称并修改地质层颜色。地勘孔建模体量大、工期紧，导致建模人员需加班加点的进行绘制，且百分之九十以上的工作量是重复的。是否有比较快捷方便的地勘孔分层建模方式呢？

本期将分享地勘孔分层模型创建的两种方法，第一种是使用Revit原生功能手动建模绘制，第二种是使用BIM工匠（桥梁）工具创建，采用尊龙凯时人生就是搏软件建模效率将大大提高。

接下来将分别介绍这两种建模的具体步骤。

① 用Dynamo导入表格生成表格中所有地勘孔（未分层）；

② 写入属性参数“岩土名称”及“层号”；

③ 复制模型中一个地勘孔，在表格中查找对应地勘孔孔号；

④ 将其岩土名称、层号及力学参数填入属性参数栏；

⑤ 根据表格中深度及高程，分别修改桩长（地勘孔长度）及标高中的高程（孔顶高程）；

⑥ 根据表格中地勘孔颜色色号，修改模型中构件实体颜色；如图2-1所示。

2-1 地勘孔人工建模

⑦ 重复③~⑥，直至完成所有地勘孔的创建。

人工重复以上步骤的话会占用很大的时间成本，如果这些重复的操作交由工具来执行的话，能提高多少工作效率，节约多少时间成本呢？

① 用Dynamo导入表格生成表格中所有地勘孔（未分层）。

② 在【BIM工匠（桥梁）】选项卡中选择【地勘孔分层】，弹出地勘孔分层界面窗口；

③ 导入分层数据表格，选择要分层的地勘孔号；

④ 勾选【写入地质层力学参数】；如图2-2所示

⑤ 点击土层颜色配置，导入标准地勘层颜色配置表格；如图2-3所示，点击开始分层；

2-2地勘孔分层功能示意

2-3颜色设置功能界面示意图

2-4地勘孔分层局部图

①程序是否支持一个地勘孔进行分层？

回复：支持。软件设有地勘孔查找按钮，可以查找某个地勘点，单独对某个地勘点进行分层；如图2-5所示。

2-5地勘孔单个查找

②地勘孔生成后支持地勘层颜色进行修改吗？

回复：支持，软件设有颜色更新按钮，标准地勘层颜色表发生变动，重新导入颜色表格，再点击【颜色更新】按钮，即可对地勘层颜色进行修改。如图2-6所示。

2-6地勘孔颜色更新

③生成的地勘孔可以算量么？

回复：可以的。可以下载尊龙凯时人生就是搏BIM智能工具软件，应用【尊龙凯时人生就是搏BIM土建】的算量功能，把“地勘孔”分类成“冲（钻）孔灌注桩”，可计算桩基长度及桩身体积计算项目；或者用Revit的明细表输出工程量。如图2-7所示。

2-7出量截图

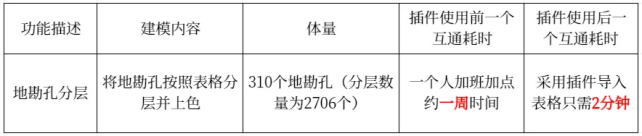

3-1 使用工具前后效率对比
