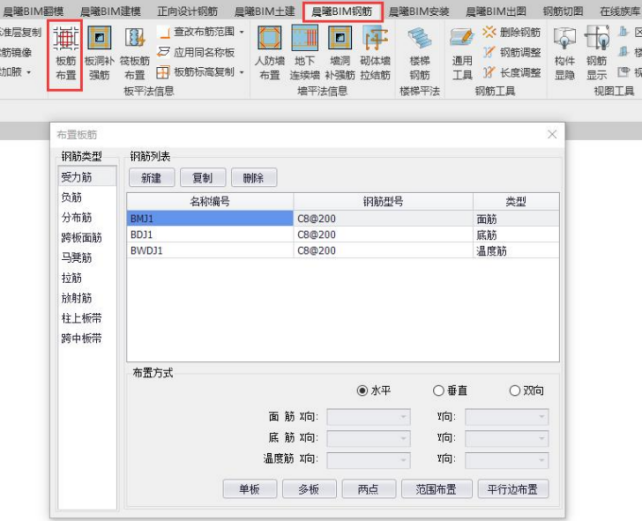

1、点击【尊龙凯时人生就是搏BIM钢筋】选项卡，选择【板筋布置】功能，弹出布置板筋窗口，如图18-1所示；

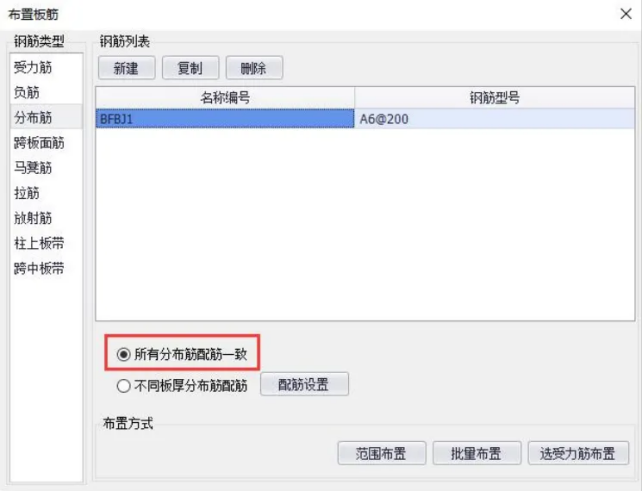

2、选择“钢筋类型”面板下的分布筋，点击【新建】按钮，创建钢筋编号并输入配筋信息，选择分布筋布置形式为：所有分布筋配筋一致，如图18-2所示；

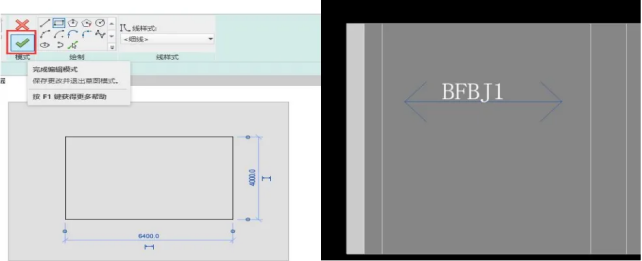

3、选择【范围布置】按钮，进入布筋范围框绘制命令，绘制范围框，点击“√”按钮，生成范围框，在范围框上绘制示意线起点和终点，绘制完成后在图形上显示蓝色示意线（含名称编号、配筋信息），按Esc键退出【范围布置】绘制命令，如图18-3所示；

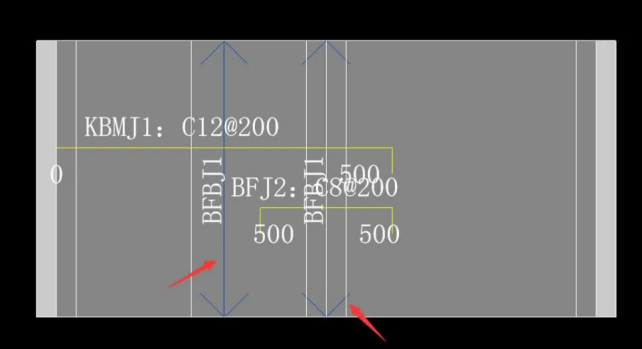

4、选择【批量布置】按钮，弹出标高选择窗口，勾选要布置分布筋的标高，点击【确定】完成布置，所选标高中的所有跨板面筋、负筋示意线中点处生成含名称编号的蓝色示意线，如图18-4所示；

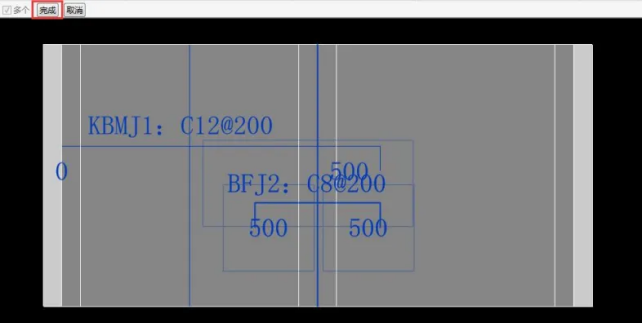

5、选择【选受力筋布置】按钮，在视图中单选或框选跨板面筋或负筋，点击左上角【完成】按钮，所选跨板面筋和负筋示意线的中点处生成含名称编号的蓝色示意线，如图18-5所示；

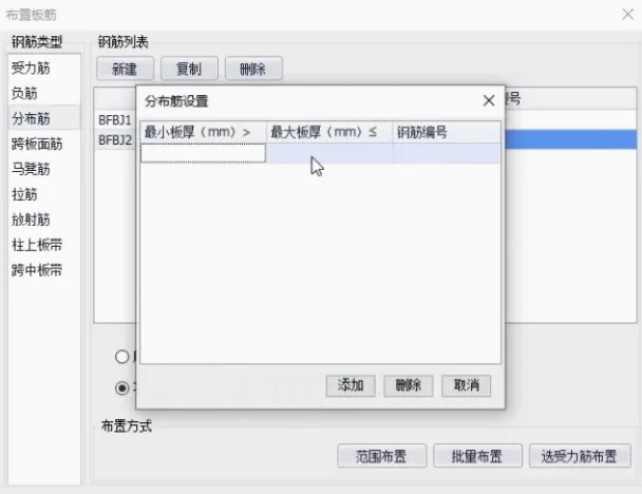

6、选择分布筋布置形式为：不同板厚分布筋配筋时，点击【配筋设置】按钮，弹出分布筋设置界面，如图18-6所示，点击【添加】按钮，输入板厚度条件并选择钢筋编号，点击界面右上角“×”按钮，回到板筋布置界面即设置完成。在分布筋设置界面中，点击【删除】按钮可以删除不需要的设置。点击【取消】按钮退出分布筋设置。

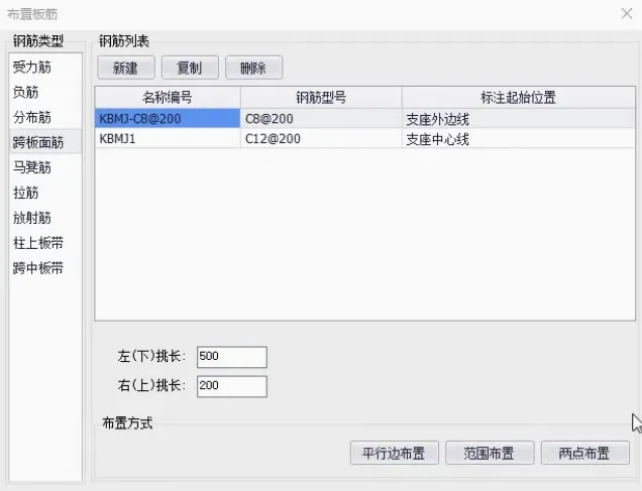

1、选择“钢筋类型”面板下的【跨板面筋】按钮，点击【新建】按钮创建钢筋，输入输入左右或上下挑长，如图18-7所示；

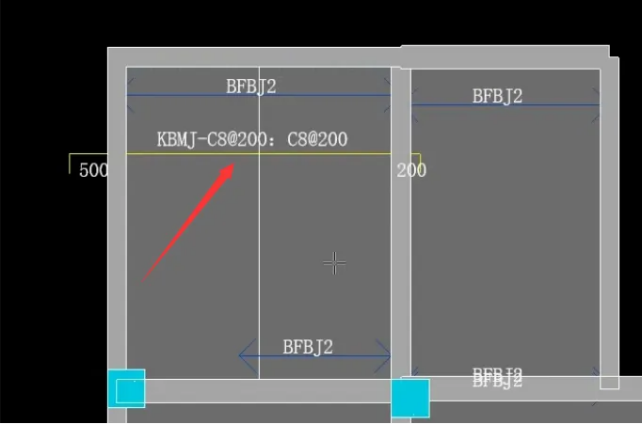

2、点击【平行边布置】按钮，在视图中点选单个板图元，点击左上角【完成】按钮。选择板图元上的一条板边，在板图元上任意一处点击，在图形上显示黄色示意线（含名称编号、配筋信息），如图18-8所示，按Esc键1次， 可继续选择板图元，重复上述步骤，直至按Esc键2次退出【平行边布置】绘制命令，结束绘制；

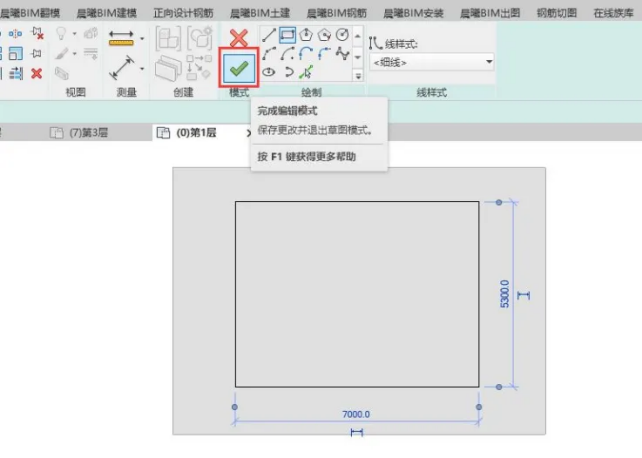

3、选择【范围布置】按钮，进入布筋范围框绘制命令，绘制范围框，点击“√”按钮，生成范围框，如图18-9所示，在范围框上绘制示意线起点和终点，绘制完成，在图形上显示黄色示意线（含名称编号、配筋信息），按Esc键退出【范围布置】绘制命令；

4、选择【两点布置】按钮，在视图中板图元上依次点击示意线起点和终点，绘制完成，图形上会显示含名称编号和配筋信息的黄色示意线，继续通过点击起点和终点绘制示意线，直至按Esc键退出【两点布置】绘制命令，结束绘制。

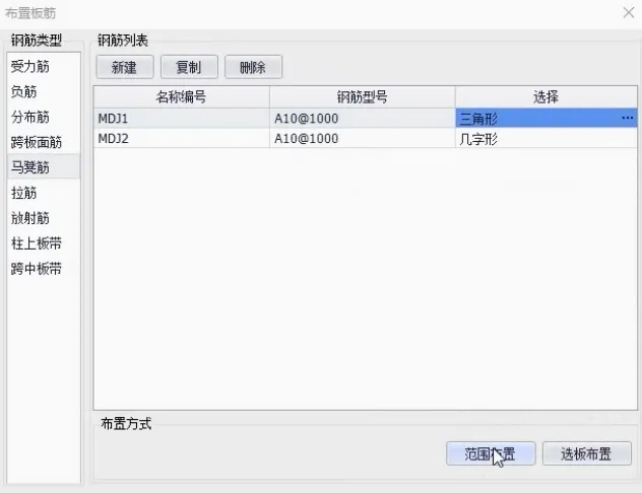

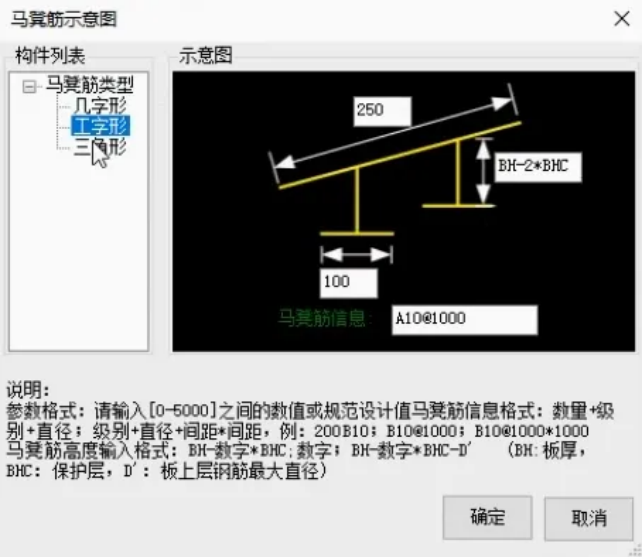

1、选择“钢筋类型”面板下的马凳筋/拉筋，点击【新建】按钮，创建钢筋编号并输入配筋信息，如图18-10所示，设置马凳筋时可以选择马凳筋的样式，在示意图中可以修改马凳筋的尺寸和钢筋信息，点击【确定】按钮完成马凳筋的设置，如图18-11所示；

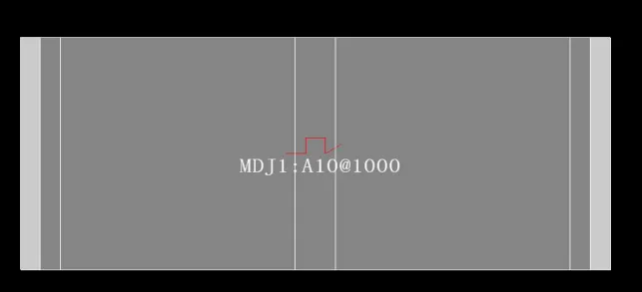

2、选择【范围布置】按钮，进入布筋范围框绘制命令，绘制范围框，点击“√”按钮，生成范围框，在范围框内任意处点击1次，完成马凳筋的绘制，在图形上显示红色示意线（含名称编号、配筋信息），按Esc键退出【范围布置】绘制命令，如图18-12所示；

3、点击【选板布置】按钮，在视图中的单个板基础图元上单击鼠标左键，在图形上显示含名称编号、配筋信息的红色示意线，继续单击单个筏板基础图元可继续生成板筋线，直至按Esc键退出【选板布置】绘制命令，结束绘制。
